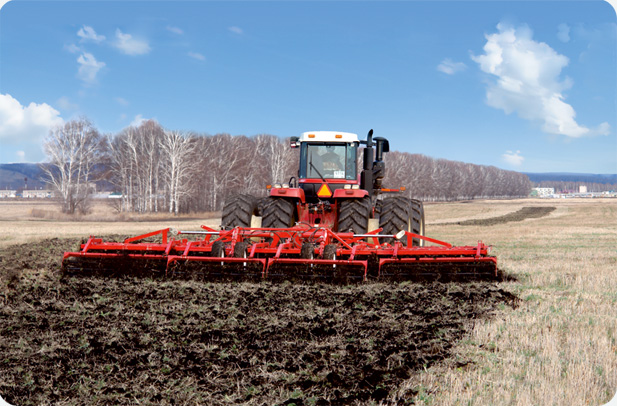

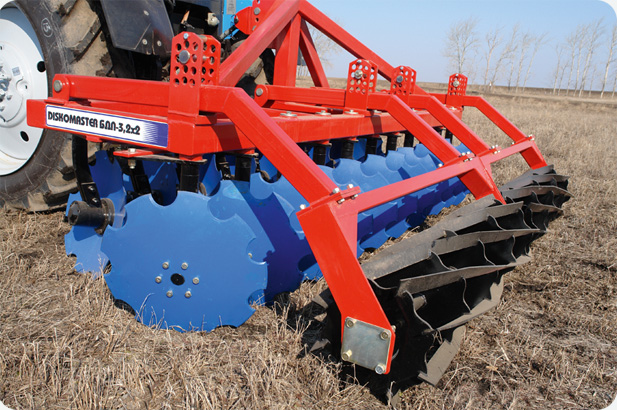

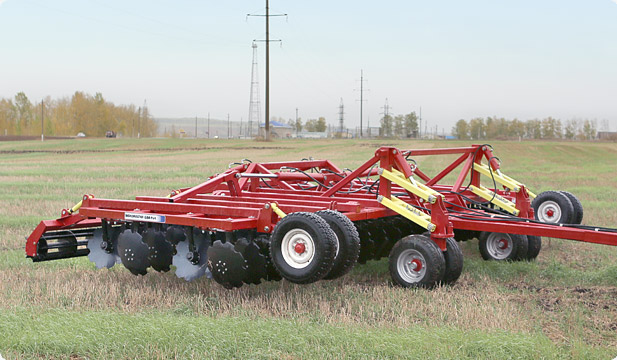

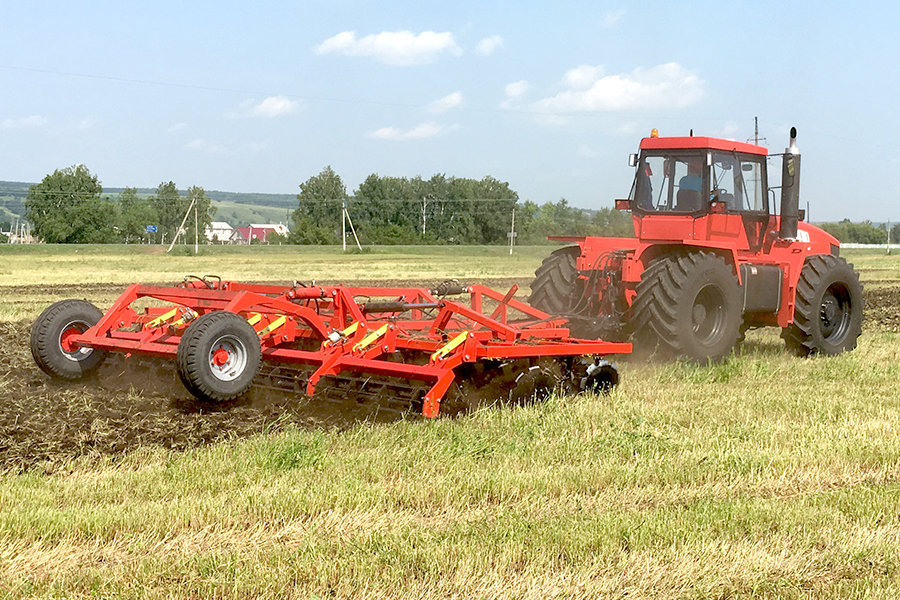

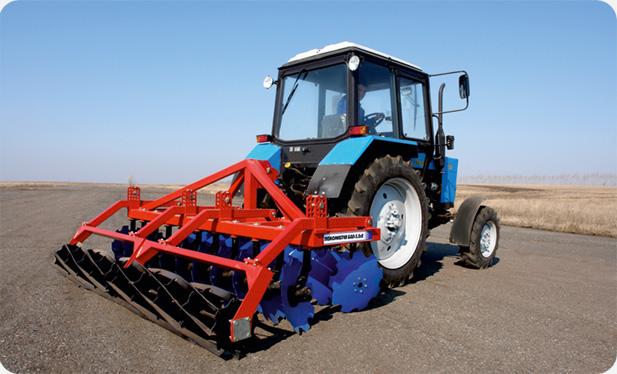

Дисковая борона «DISKOMASTER» — 4-х рядное дисковое почвообрабатывающее орудие с установкой каждого диска на индивидуальной вертикальной стойке с наклоном.
Применяется для основной обработки почвы под зерновые, кормовые и технические культуры.
| Модель | 3,2х2 | 3,2х3 | 3,2х4 | 4,2х2 | 4,2х3 | 4,2х4 | 6,2х2 | 6,2х3 | 6,2х4 | 8,2х4 | 9х4 |
| Тип агрегатат | Полу-прицепной | ||||||||||
| Ширина захвата, м | 3,2 | 3,2 | 3,2 | 4,2 | 4,2 | 4,2 | 6,2 | 6,2 | 6,2 | 8 | 9 |
| Произв-ть, до га/час | 3 | 3 | 3 | 4 | 4 | 4 | 6,5 | 6,5 | 6,5 | 8 | 9 |
| Раб. скорость, до км/ч | 10-15 | 10-15 | 10-15 | 10-15 | 10-15 | 10-15 | 10-15 | 10-15 | 10-15 | 10-15 | 10-15 |
| Глубина обработки, см | до 14 | до 14 | до 14 | до 14 | до 14 | до 14 | до 14 | до 14 | до 14 | до 14 | до 14 |
| Трансп. скорость, км/ч | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Мощность трактора | 80 л.с. | 120 л.с. | 150 л.с. | 120 л.с. | 150 л.с. | 200 л.с. | свыше 150 л.с. | свыше 210 л.с. | свыше 280 л.с. | свыше 300 л.с. | свыше 450 л.с. |
| Масса орудия, кг | 1900 | 2200 | 2500 | 3000 | 3500 | 4000 | 6200 | 6700 | 7000 | 9400 | 9800 |
| Диаметр, мм | 560 | 560 | 560 | 560 | 560 | 560 | 560 | 560 | 560 | 560 | 560 |
| Срок эксп-ии, лет | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Установ-я наработка за сезон, га | 600 | 600 | 600 | 800 | 800 | 800 | 1200 | 1200 | 1200 | 1800 | 2000 |
| Кол-во раб. органов (дисков) | 20 | 24 | 32 | 28 | 32 | 42 | 40 | 48 | 60 | 80 | 90 |
Назначение
За один проход выполняет обработку почвы на глубину до 16см., измельчение и заделку растительных остатков предшественника и сорной растительности, создает взрыхленный слой почвы, заделывает внесенные удобрения.Использование «DISKOMASTER» в технологии обработки почвы позволяет снизить затраты на возделывание с/х культур, восстановить гумусный слой, повысить плодородие почвы.

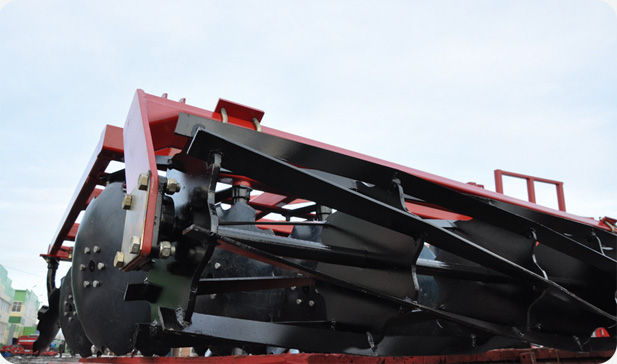

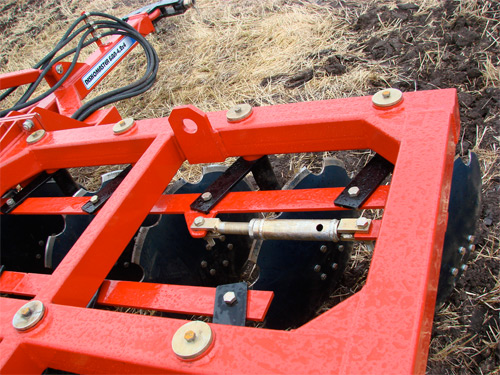

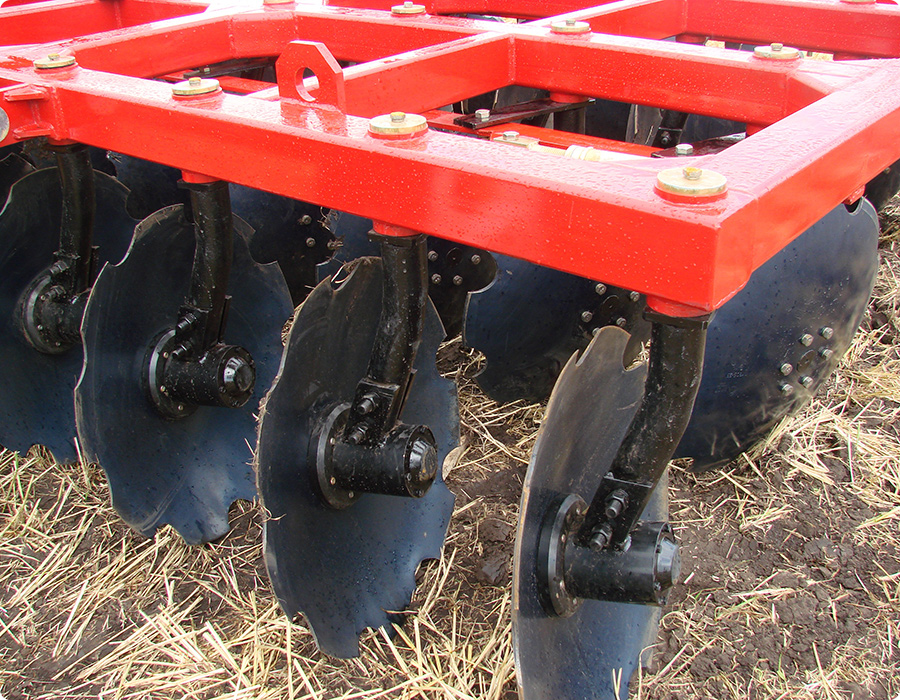

Каждый обрабатывающий диск установлен на индивидуальной стойке в 4 ряда и имеет наклон от вертикальной оси. Наклон диска способствует самоочищению диска. Диск при этом выполняет роль лемеха и отвала, что способствует лучшему обороту отрезаемого пласта, его крошению, а также снижает потребное тяговое усилие трактора-тягача. Отсутствие единой оси дисков снижает наматывание растительных остатков и забивание орудия. Каждый ряд дисков имеет возможность отдельной регулировки угла атаки и соответственно глубины обработки. Индивидуальная подвеска рабочих дисков упрощает обслуживание и ремонт.
Особенность
- Усиленная установка оси рабочего диска в подшипниковой опоре. Если у остальных дисковых агрегатов для упорной гайки применяется резьба М24, то на «DISKOMASTER» применена резьба М27. Увеличенный наружный размер упорной гайки делает невозможным деформирование упорной шайбы. Ось диска, гайка и упорная шайба изготовлены из самой прочной стали. Устранен основной недостаток дисковых агрегатов с индивидуальными стойками – выход из строя подшипниковой опоры во время работы.
- В отличие от дисковых агрегатов других фирм, которые применяют диски диаметром 560 мм местного производства, «DISKOMASTER» комплектуются дисками диаметром 560 мм испанской фирмы Belotta, немецкого производства — Freiser и др. Улучшается качество работы и срок службы дисков.
- Дисковые бороны «DISKOMASTER» в зависимости от пожелания заказчика оснащаются планчатым, зубчатым или трубчатым катками. Пожелания заказчика оговариваются в спецификации.

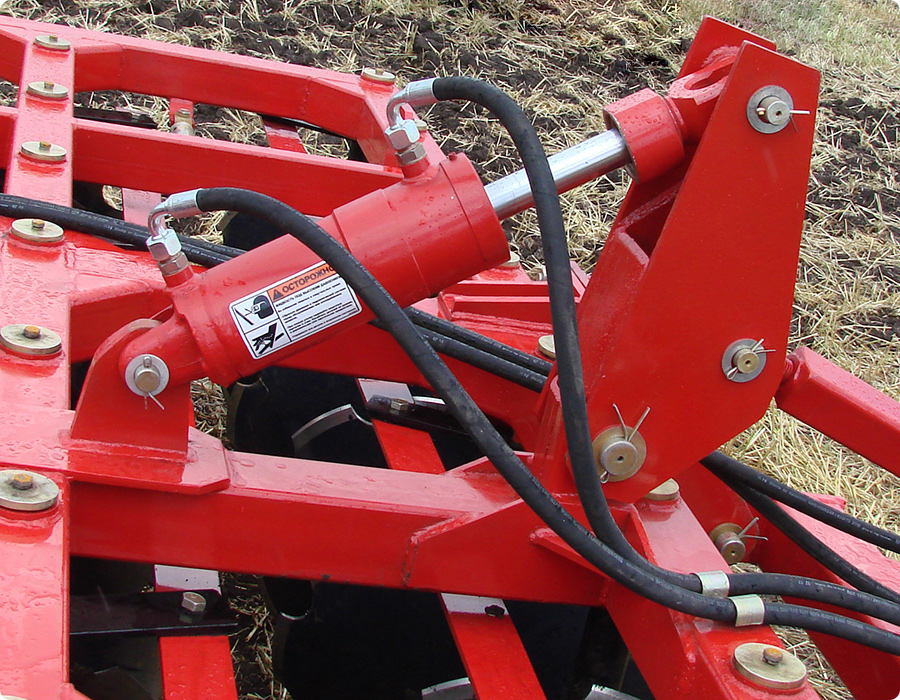

- Гидросоединения и гидрошланги итальянского производства с резиновыми уплотнителями и гидроцилиндры с тройным уплотнением. Устранено подтекания рабочей жидкости.
- Рама дисковой бороны «DISKOMASTER» изготовлена из прочных сортов стали большей толщины.
- «DISKOMASTER» окрашивается по автомобильной технологии в высокотемпературной окрасочной камере. Применяются современные импортные лакокрасочные материалы.
- 3-х рядные дисковые агрегаты «DISKOMASTER» справляются там, где не справятся 2-х рядные, вместе с тем они стоят дешевле, чем 4-х рядные дисковые агрегаты и оказывают меньшее сопротивление трактору.

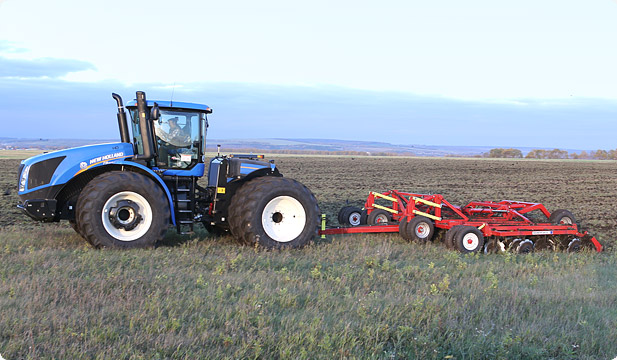

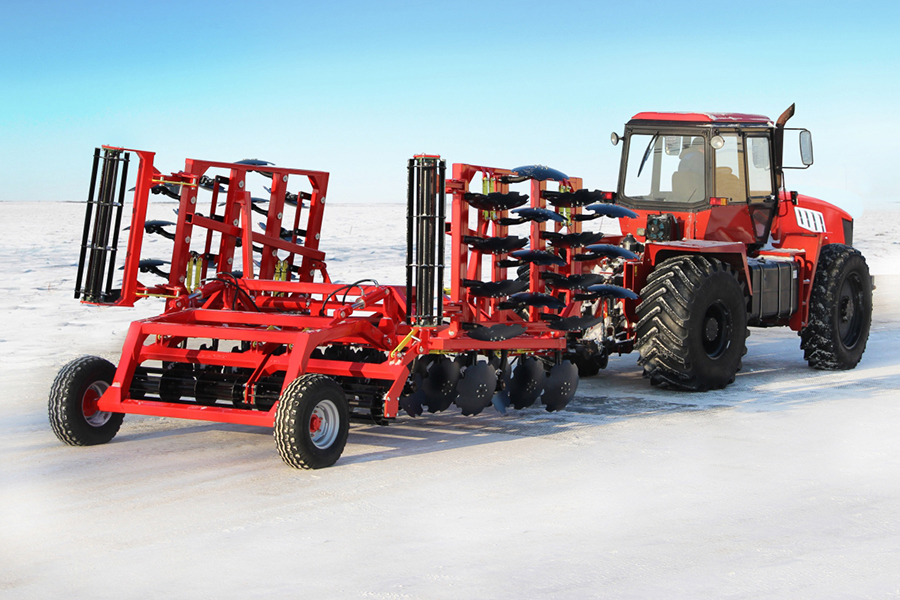

- 4-х рядный дисковый агрегат «DISKOMASTER-9х4» шириной захвата 9 метров предназначен для тракторов мощностью от 350 л.с и имеет высокую производительность.
Производителей дисковых агрегатов сейчас достаточно много, все они примерно одинаковы, но у всех дисковых агрегатов есть два главных недостатка, а именно:
- Вырывает вместе с резьбой упорную гайку;
- Деформируется упорная шайба подшипника.
Особенно часто это происходит на тяжелых почвах или тяжелых условиях. В результате полностью выходит из строя подшипниковый узел диска, сгибается и ломается стойка диска, разрушается сам диск. Общие затраты на устранение только по одной дисковой стойке составляют около 7-8 тыс. руб., не говоря о потерянном времени и простое мощного трактора.
Мы устранили эти недостатки. Во-первых, вместо резьбы М24 применили резьбу М27. Во-вторых, гайку, упорную шайбу и ось изготавливаем из более прочной стали. В-третьих, и это самое важное, увеличили размер упорной шайбы, теперь она упирается в сам подшипник и теперь деформировать и вырвать упорную шайбу крайне сложно.
